Jiaxing присоединяйтесь к Fasteners Co., Ltd. Поставьте широкий ассортимент винтов с шестигранной головкой DIN571. Вы всегда можете полагаться на нашу команду за конкурентоспособную цену, качественную, качественную цену, своевременную доставку, универсальное деловое партнерство. Все продукты производятся в соответствии с правильной спецификацией и высоким стандартом качества.

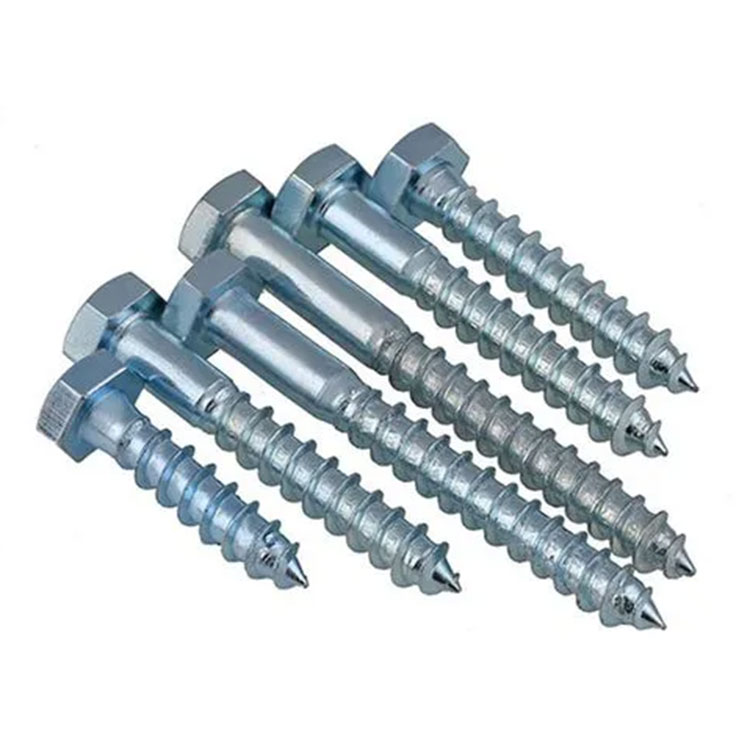

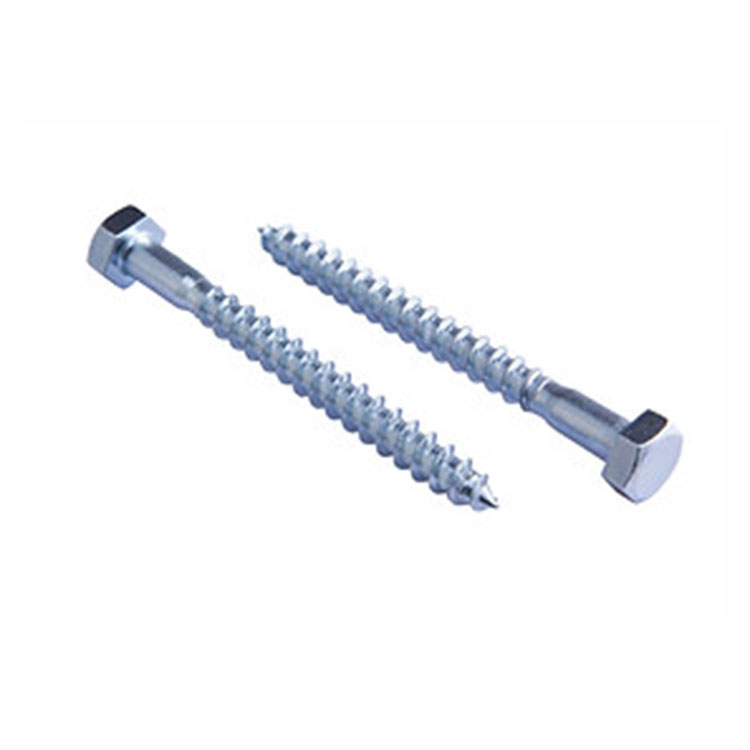

Din571 Hex Wind Vint используется в основном для соединения металлических и неметаллических материалов. Деревянные винты DIN571, также известные как винтовые винты с деревянными зубами или шестиугольные винты с самооценкой головки, предназначены для безопасного прикрепления металлической (или неметальной) части с помощью отверстия к деревянному элементу. Этот тип соединения является съемным соединением и подходит для деревянных продуктов и мебели.
| Материал | Сталь | Нержавеющая сталь |
| Общие требования | Как указано в DIN 267, часть 1. | |
| Детали винтовой резьбы и конец потока |
Как указано в DIN 7998. | |
| Материал | ST = сталь (оценка по усмотрению производителя). Другие материалы |
Cuzn = сплав меди-цинк. Al = алюминиевый сплав. (оценка по усмотрению производителя) Ubject к соглашению. |
| Допустимые отклонения, Геометрические допуски |
Степень продукта C, как указано в ISO 4759 Часть 1) (ранее тип G) |
|
| Поверхностная отделка | Как обрабатывается. DIN 267 Часть 9 должна применяться в отношении гальванизации (другой тип гальванизации подчиняется согласию). |
|
| Принятие проверки | Как указано в DIN 267 Часть 5. | |
| 1) ISO 4759 Часть 1 применяется только для винтов с метрическим винтом ISO. Однако допустимые отклонения и Геометрические допуски, указанные в ISO 4759 Часть 1, были аналогично приняты для деревянных винтов. |
||
| Размер потока | 4 | 5 | 6 | (7) | 8 | 10 | 12 | 16 | 20 | |||
| дюймовый | Макс. = номинальный размер | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 | ||
| мин | 3,52 | 4,52 | 5,52 | 6,42 | 7,42 | 9,42 | 11,3 | 15,3 | 19,3 | |||
| и | максимум | 5 | 6 | 7,2 | 8,2 | 10,2 | 12,2 | 15,2 | 19,2 | 24,4 | ||
| k | Номинальный размер | 2,8 | 3,5 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | ||
| максимум | 3,1 | 3.88 | 4,38 | 5,38 | 5,88 | 7.45 | 8,45 | 10,45 | 13,90 | |||
| мин | 2,5 | 3,13 | 3,63 | 4,63 | 5,13 | 6,55 | 7.55 | 9,55 | 12,1 | |||
| S | Номинальный размер | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 | ||
| максимум | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 | |||
| мин | 6,64 | 7,64 | 9,64 | 11,57 | 12,57 | 16,57 | 18,48 | 23,16 | 29,16 | |||
| e | мин | 7.50 | 8,63 | 10,89 | 13,07 | 14,2 | 18,72 | 20,88 | 26,17 | 32,95 | ||
| l | Масса (7,85 кг/дм3), в кг на 1000 единиц, приблизительно | |||||||||||
|
Номинальный размер |
мин | максимум | ||||||||||
| 16 | 15,1 | 16,9 | 1,71 2,01 2,41 |
2,92 3,42 4,02 |
5,02 5,82 |
11,5 | ||||||
| 20 | 18,95 | 21.05 | ||||||||||
| 25 | 23,95 | 26,05 | ||||||||||
| 30 | 28,95 | 31,05 | 2,81 3,11 3,51 |
4,62 5,12 5,82 |
6,62 7,42 8.22 |
12,9 14,2 15,6 |
23,6 25,8 28,0 |
36,2 39,2 |
||||
| 35 | 33.75 | 36.25 | ||||||||||
| 40 | 38,75 | 41,25 | ||||||||||
| 45 | 43,75 | 46,25 | 6,43 7,03 |
8,94 9,64 10,5 |
16,9 18,2 19,6 |
30,0 32,1 34,3 |
42,1 45,4 48,6 |
84,1 89,7 |
||||
| 50 | 48,75 | 51,25 | ||||||||||
| 55 | 53,5 | 56,5 | ||||||||||
| 60 | 58,5 | 61,5 | 11,2 | 20,9 22,2 23,6 |
36,5 38,5 40,7 |
51,8 54,7 57,8 |
94,9 99,5 107 |
165 174 182 |
||||
| 65 | 63,5 | 66,5 | ||||||||||
| 70 | 68,5 | 71,5 | ||||||||||
| 75 | 73,5 | 76,5 |
25.0 26,5 29,4 |
42,9 45,2 49,9 |
61,0 64,5 71,0 |
112 118 130 |
192 201 220 |
|||||
| 80 | 78,5 | 81,5 | ||||||||||
| 90 | 88,25 | 91,75 | ||||||||||
| 100 | 98,25 | 101,75 | 32,0 | 54,0 | 77,1 83,4 89,5 |
141 152 163 |
238 253 275 |
|||||
| 110 | 108,25 | 111,75 | ||||||||||
| 120 | 118,25 | 121,75 | ||||||||||
| 130 | 128,0 | 132,0 |
175 187 198 |
293 317 328 |
||||||||
| 140 | 138,0 | 142,0 | ||||||||||
| 150 | 148,0 | 152,0 | ||||||||||
| 160 | 158,0 | 162,0 | 209 |
348 366 385 |
||||||||
| 170 | 168,0 | 172,0 | ||||||||||
| 180 | 178,0 | 182,0 | ||||||||||
| 190 | 187.7 | 192,3 |
404 421 |
|||||||||
| 200 | 197.7 | 202,3 | ||||||||||
| Длина выше 200 мм должна быть оценена на 20 мм шагов. Размеры в скобки должны избегать, если это возможно. Деревянные винты обычно изготавливаются в размерах, для которых были указаны значения массы. Эти значения предназначены только для руководства. |
||||||||||||
Ценовой термин:FOB, CIF, CFR, EXW, DDP, DDU.
Время выполнения:Нормальный 45-60 дней.
Упаковка:Упаковка для склада (объем в мастер -коробке, упаковка маленьких коробок),
DIY Упаковка для магазина (ванны, карты, наборы, мешочки и т. Д.).
Условия оплаты:TT, LC, мы предлагаем нашим близким клиентам гибкие условия оплаты и финансовое решение.
Номер набора+86-573-83772218или по электронной почтеbob@jjbfasteners.com, на ваш запрос будет быстро ответить.
Адрес
Центр Чжифу, корпус № 15-1304, 1305, Сючжоу, Цзясин, Чжэцзян, Китай
Тел.
Электронная почта
Мы поддерживаем нашу продукцию. Вся продукция производится в соответствии со спецификациями и высокими стандартами качества. В случае обнаружения дефектов или нехватки товаров будет немедленно проведено расследование и будет выдан отчет о корректирующих действиях. Претензиям и возвратам здесь уделяется должное внимание.
Вы всегда можете положиться на нашу команду в вопросах высочайшего качества, конкурентоспособных цен, своевременной доставки и комплексного делового партнерства. Мы имеем более чем 18-летний опыт экспорта различных видов крепежных изделий из углеродистой стали, нержавеющей стали и биметаллических элементов.
Наберите номер 0086 573 83772218 или отправьте электронное письмо по адресу sales@jjbfasteners.com, на ваш запрос будет оперативно дан ответ.
Мы жестко осуществляем контроль качества на каждом этапе производства:
